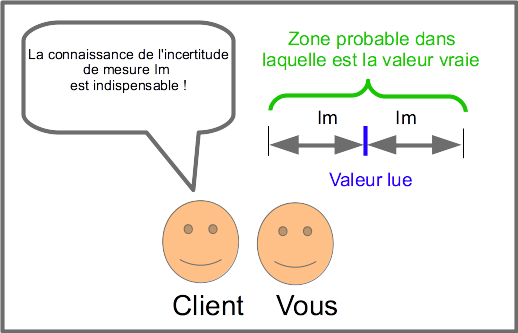

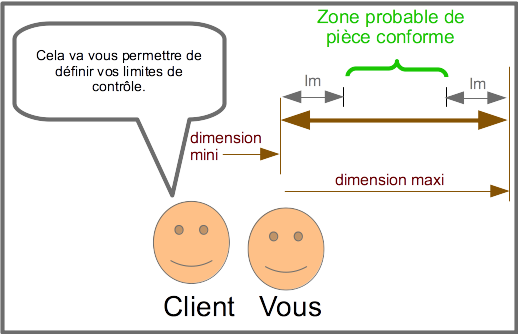

Le client vous a expliqué l'importance de l'incertitude de mesure liée à votre processus de mesure.
Il vous explique qu'elle est composée de plusieurs éléments regroupables en 2 parties :
l'incertitude intrinsèque du micromètre

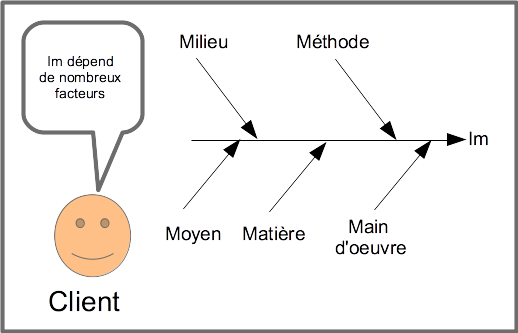

l'incertitude liée aux autres facteurs (milieu, méthode, matière, main d'oeuvre, maintenance, ...)

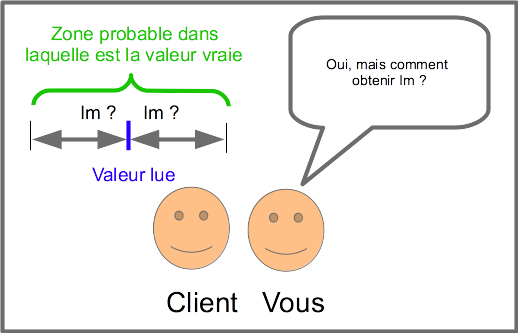

Discussion avec le client sur la détermination de l'incertitude de mesure

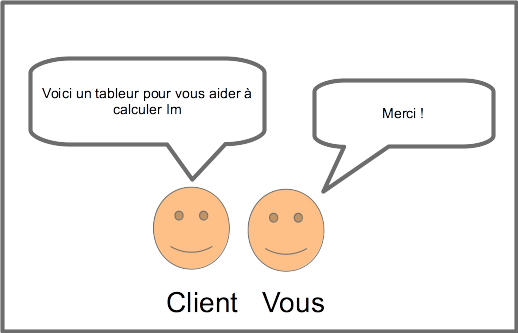

Le tableur fourni par le client sera accessible un peu plus loin...
Vous considérez que :
le milieu est stable, vous effectuez les mesures dans votre local qualité, la température est stable et vous prenez soin de laisser la température des pièces s'homogénéiser avec la température du local.
vous êtes le seul à effectuer les mesures, selon la même méthode.

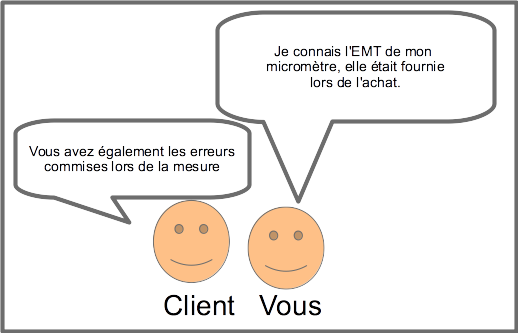

Le client vous conseille dans un premier temps de rechercher l'erreur intrinsèque de votre instrument de mesure, ainsi que les erreurs liées à la mesure :
répétabilité de la mesure
mise à zéro (liée à la résolution)
lecture (liée à la résolution)

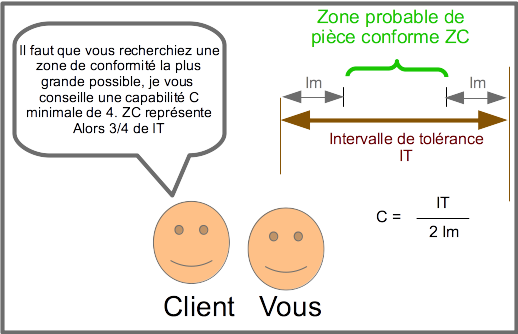

Vous spécifiez une capabilité[1] minimale de 4.
Fondamental : Incertitude intrinsèque du micromètre
Le fabricant de votre micromètre vous indique
0 à 15 mm | 0,001 mm | +/- 0,005 mm |
Simulation : Incertitude de répétabilité de la mesure
Vous devez effectuer 10 fois la mesure d'une même pièce. Avant chaque mesure, vous devez effectuer l'initialisation du micromètre en mettant en contact les touches du micromètre et en effectuant une remise à zéro.
Le client vous a fourni son fichier de calcul, vous obtiendrez donc directement à la fin des 10 mesures la moyenne et l'écart type de votre échantillon de 10 mesures.
On suppose que les conditions de vos mesures sont semblables à celles rencontrées habituellement.

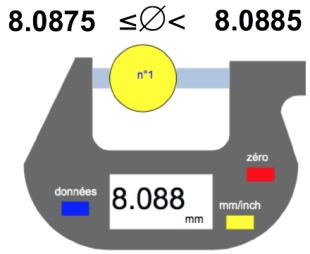

Cliquer sur la pièce à mesurer pour la placer en zone de mesure. Attention, le micromètre doit être suffisamment ouvert pour amener aisément la pièce.
Cliquer sur la pièce en zone de mesure pour la retirer.
Pour déplacer rapidement la touche mobile, cliquer sur la flèche verte correspondant au sens désiré. Attention, le contact avec la pièce se fait obligatoirement avec les touches du clavier.
Pour déplacer la touche mobile de façon plus fine, utiliser les flèches du clavier.
Le bouton bleu "données" permet de mémoriser la valeur de la mesure dans le carnet de mesure affiché.
Le bouton rouge "zéro" met à 0 l'affichage.
Le bouton jaune "mm/inch" permet de choisir l'unité de mesure.
A l'issue des mesures, vous obtiendrez la valeur moyenne des mesures et l'incertitude type de répétabilité urep
Fondamental : Incertitude de lecture
La mesure effectuée est arrondie selon la résolution.
Fondamental : Incertitude de mise à zéro
Elle est équivalente à l'erreur de lecture.
Bilan des incertitudes
Les facteurs à prendre en compte dans notre cas sont :
résolution du micromètre mm, la loi suivie est considérée uniforme.
l'incertitude de mise à zéro, la loi suivie est considérée uniforme.
+/- EMT du micromètre donnée par le constructeur +/- mm, la loi suivie est considérée uniforme.
incertitude type de répétabilité de la mesure (déduite de la simulation effectuée, correspond à l'écart type) mm
